Válvulas reguladoras de presión

Por

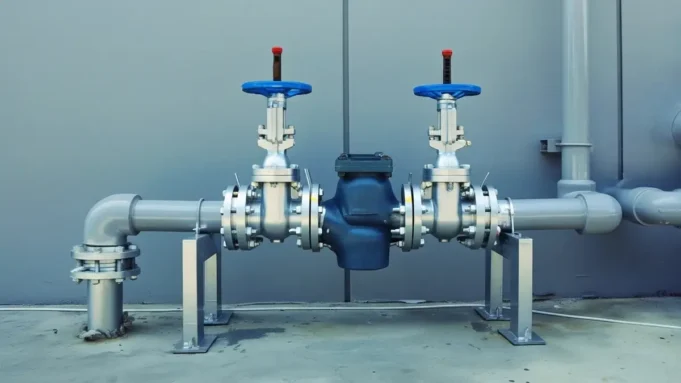

Las válvulas reguladoras de presión son componentes críticos que aseguran la estabilidad, la eficiencia y la seguridad de innumerables procesos industriales y domésticos. La capacidad de controlar la presión de un fluido a un nivel constante y preestablecido, independientemente de las fluctuaciones en la entrada o en la demanda del sistema, es una piedra angular para la operatividad de cualquier instalación que maneje líquidos o gases.

Sin una regulación precisa, los sistemas hidráulicos y neumáticos estarían expuestos a variaciones incontroladas que podrían derivar en consecuencias severas. Una presión excesiva puede causar la ruptura de tuberías, el fallo de equipos sensibles, y en el peor de los casos, accidentes que pongan en riesgo al personal. Por otro lado, una presión insuficiente puede comprometer el rendimiento del proceso, llevando a ineficiencias operativas y pérdidas de producción. Las válvulas reguladoras de presión permiten reducir o limitar la presión de fluidos a valores menores y constantes, independientemente de las variaciones que puedan ocurrir en la presión de entrada. Su función es indispensable para limitar la presión máxima dentro de un sistema hidráulico, regular la presión reducida en circuitos, evitar la sobrecarga de bombas hidráulicas y absorber picos de presión.

La implementación de válvulas reguladoras se traduce directamente en ahorros de costos significativos, al minimizar la necesidad de reparaciones y reducir las facturas energéticas. Además, su rol en la prevención de fallos del sistema y la protección del personal es un componente crucial de la seguridad operativa.

En este artículo desglosaremos cada faceta de las válvulas reguladoras de presión, desde sus principios fundamentales hasta los modelos más avanzados de la industria. Se busca proporcionar a ingenieros, técnicos, gestores de proyectos y profesionales del sector una referencia completa que les permita comprender, seleccionar, instalar y mantener estas válvulas con la máxima eficacia.

Quizás te interese: Instalación de válvulas reguladoras de presión

¿Qué es una válvula reguladora de presión? Conceptos básicos

Una válvula reguladora de presión, a menudo denominada también válvula reductora de presión, es un dispositivo mecánico diseñado para mantener una presión de salida constante y preestablecida, independientemente de las fluctuaciones en la presión de entrada o en el caudal del sistema. Su propósito principal es proteger los componentes aguas abajo de una presión excesiva y asegurar un flujo de fluido estable y controlado. Estas válvulas actúan automáticamente, ajustándose a los cambios en la presión de entrada para garantizar una presión de salida consistente. Son equipos esenciales que permiten reducir o limitar la presión de los fluidos a valores menores y constantes, asegurando un control preciso y continuo en diversas aplicaciones industriales y domésticas.

¿Qué funciones tienen las válvulas reguladoras de presión?

Más allá de la simple reducción de presión, estas válvulas desempeñan roles multifacéticos que son cruciales para la operatividad, la seguridad y la longevidad de los sistemas:

Limitación de la presión máxima: Las válvulas reguladoras actúan como un seguro que impide que la presión dentro de un sistema hidráulico supere los umbrales de diseño que podrían comprometer su integridad. Esta función es vital para prevenir rupturas catastróficas de tuberías, fallos en las conexiones y daños irreversibles a equipos sensibles aguas abajo, como calentadores eléctricos o electrodomésticos.
Regulación de la presión reducida: Aseguran que los circuitos que operan con fluidos mantengan una presión constante y óptima para su funcionamiento. Esto garantiza un flujo adecuado y uniforme en todas las tuberías y dispositivos conectados al sistema, lo cual es indispensable para procesos que requieren una alimentación de fluido estable.
Prevención de sobrecargas en bombas hidráulicas: Al controlar la presión de retorno y evitar acumulaciones excesivas de presión en la cámara superior de la válvula principal, estas válvulas protegen las bombas hidráulicas del estrés excesivo.
Absorción de picos de presión: Las válvulas reguladoras de presión tienen la capacidad de mitigar los transitorios de presión repentinos, conocidos como picos de presión, que pueden ocurrir en los sistemas debido a cambios abruptos en la demanda o en la operación.
Mejora del rendimiento y durabilidad: Al mantener la presión en un nivel óptimo y constante, estas válvulas mejoran el rendimiento general de la instalación, ya que todos los componentes operan bajo las condiciones para las que fueron diseñados.

Mecanismos y componentes de las válvulas reguladoras de presión y el concepto de “equilibrio de fuerzas”

El funcionamiento de una válvula reguladora de presión se fundamenta en un principio físico elegante y fundamental: el equilibrio de fuerzas. En esencia, la válvula ajusta su apertura y cierre de manera autónoma para balancear la fuerza ejercida por la presión del fluido aguas abajo con una fuerza opuesta generada internamente, generalmente por un muelle o un diafragma. Cuando el agua entra en la válvula a alta presión, esta presión empuja contra un diafragma o pistón, mientras que un muelle ejerce una fuerza opuesta. Esta dinámica permite que el regulador de presión se ajuste y gestione constantemente las necesidades de control, manteniendo la presión de salida estable al igualar la fuerza entre el muelle de ajuste y la presión reducida.

Quizás te interese: Normativas en válvulas reguladoras de presión.

Componentes

Aunque el diseño específico puede variar considerablemente entre modelos y fabricantes, la mayoría de las válvulas reguladoras de presión comparten componentes fundamentales que interactúan de manera coordinada para lograr la regulación deseada:

Cuerpo de la válvula: Constituye la carcasa principal que alberga todos los componentes internos y a través de la cual fluye el medio. Su diseño es crucial para asegurar una circulación efectiva del fluido y para soportar las presiones de operación. El cuerpo puede ser de diversos materiales como latón, fundición dúctil, bronce, acero al carbono o acero inoxidable.
Diafragma o pistón: Es el elemento sensible a la presión que se mueve en respuesta a los cambios en la presión del fluido aguas abajo. Un diafragma es típicamente una cubierta flexible de elastómero de goma que sube y baja^. Un pistón, por otro lado, es un componente robusto que se mueve linealmente (hacia arriba y hacia abajo) para regular el flujo. Estos componentes son los encargados de controlar directamente la posición del elemento de cierre de la válvula.
Muelle (resorte) y tornillo de ajuste: El muelle es un componente elástico que ejerce una fuerza opuesta sobre el diafragma o pistón. El tornillo de ajuste, ubicado en la parte superior de la válvula, permite comprimir o descomprimir este muelle. Al girar el tornillo en sentido horario, se comprime el muelle, aumentando la fuerza que ejerce y, por ende, incrementando la presión de salida deseada. Al girarlo en sentido antihorario, se descomprime el muelle, disminuyendo la fuerza y reduciendo la presión de salida. Estas piezas trabajan en tándem con el diafragma para controlar la posición de la válvula.
Asiento de estanqueidad y obturador/bola: El obturador, que puede ser una bola, un disco o el propio diafragma/pistón, es el elemento móvil que se desplaza para abrir o cerrar el paso del fluido contra un asiento fijo. La interacción entre el obturador y el asiento es lo que permite controlar el caudal y, por consiguiente, la presión aguas abajo. En algunos diseños, un inducido presiona una bola contra el asiento de estanqueidad para permitir o bloquear la comunicación entre circuitos de alta y baja presión.
Tomas de manómetro: Son conexiones ubicadas a cada lado del cuerpo de la válvula, permitiendo la instalación de manómetros para medir la presión de entrada y salida. Estas tomas son esenciales durante la instalación y el mantenimiento para monitorizar la presión y realizar ajustes precisos.
Filtro (opcional pero recomendado): Aunque no siempre es un componente integral de la válvula, es muy recomendable instalar un filtro a la entrada de la válvula para protegerla de pequeñas partículas o impurezas presentes en el fluido. Este filtro previene el desgaste prematuro del asiento y el obturador, prolongando la vida útil y el correcto funcionamiento de la válvula.

Funcionamiento: Acción directa vs. pilotadas

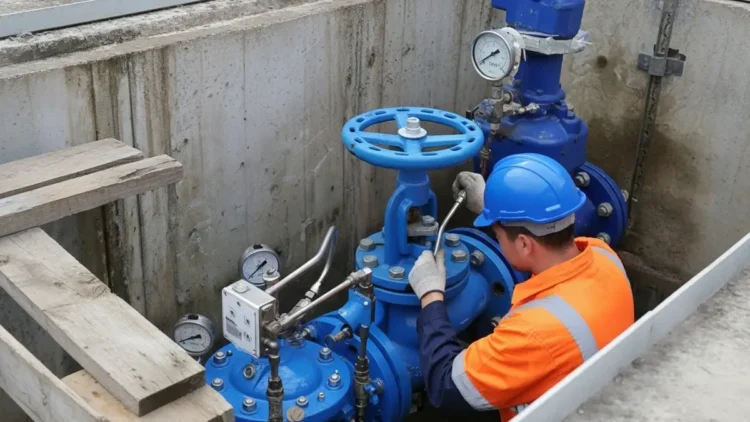

Instalación y mantenimiento de una válvula reguladora de presión de agua — Instalación y mantenimiento de una válvula reguladora de presión

La forma en que estos componentes interactúan define dos principios operativos principales para las válvulas reguladoras de presión:

Válvulas de acción directa:
- Mecanismo: En este tipo de válvulas, el muelle de ajuste aplica fuerza directamente sobre la válvula principal, que generalmente es un diafragma o un pistón conectado al obturador. La presión del fluido aguas abajo actúa sobre la cara opuesta del diafragma o pistón, oponiéndose a la fuerza del muelle. Cuando la presión de salida aumenta por encima del punto de ajuste preestablecido, la fuerza ejercida por el fluido sobre el diafragma/pistón supera la fuerza del muelle. Esto provoca que el diafragma/pistón se mueva, empujando el obturador hacia el asiento y reduciendo el área de paso del fluido. Esta restricción disminuye el flujo y, por ende, la presión aguas abajo, hasta que se restablece el equilibrio de fuerzas y la presión se estabiliza al valor deseado. Si la presión de salida es insuficiente, la válvula se cierra para bloquear el retorno del carburante y aumentar la presión.
- Características: Las válvulas de acción directa son conocidas por su diseño compacto, su economía y su construcción sencilla. La precisión de la presión de salida en estas válvulas suele estar dentro de un rango de +/- 10% del punto de consigna. Son ideales para aplicaciones con cargas de flujo pequeñas donde no se requiere un control de presión extremadamente preciso. Su naturaleza de respuesta directa implica que el movimiento del muelle contribuye directamente a la apertura de la válvula.
Válvulas pilotadas (operadas por piloto):
- Mecanismo: A diferencia de las válvulas de acción directa, las válvulas pilotadas emplean un sistema más complejo. El muelle de ajuste no actúa directamente sobre la válvula principal, sino sobre una válvula piloto más pequeña. Esta válvula piloto, a su vez, controla la presión que se aplica sobre un pistón o diafragma más grande que opera la válvula principal. El principio es que una pequeña variación en la apertura o cierre de la válvula piloto puede generar un cambio significativo en la presión que actúa sobre el pistón/diafragma principal, lo que a su vez provoca un gran cambio en el flujo a través de la válvula principal. Este diseño permite una amplificación de la fuerza, lo que facilita la apertura de válvulas más grandes y con mayor capacidad de flujo con una menor diferencia de presión.
- Características: Las válvulas pilotadas ofrecen un control de presión superior y una respuesta más rápida a los cambios en el caudal y la demanda del sistema. Son especialmente adecuadas para aplicaciones con cargas de flujo más grandes y donde se requiere una mayor precisión en la regulación. Aunque suelen ser de mayor tamaño y precio que las de acción directa, su capacidad de control y estabilidad es notablemente superior. Los reguladores de presión controlados por un regulador de pilotaje proporcionan una mayor estabilidad en la presión del gas, incluso en presencia de grandes flujos o fluctuaciones significativas en la presión de entrada.

La elección entre válvulas de acción directa y pilotadas no es una decisión que se base únicamente en la dicotomía «costo vs. precisión». Implica un análisis más profundo de los riesgos operativos y la búsqueda de una optimización integral del proceso. Si bien las válvulas pilotadas representan una inversión inicial más elevada y una mayor complejidad en su diseño y mantenimiento, su capacidad para ofrecer una estabilidad superior de la presión y una respuesta rápida ante fluctuaciones severas se traduce en beneficios operativos críticos. En entornos industriales donde la consistencia de la presión es primordial, como en reacciones químicas, procesos de fabricación de precisión o la generación de energía, la estabilidad que proporcionan las válvulas pilotadas puede reducir significativamente las interrupciones del proceso, minimizar el rechazo de productos debido a variaciones de calidad y disminuir el desgaste prematuro de equipos sensibles aguas abajo. Esta reducción de riesgos y la mejora en la calidad del producto justifican plenamente la inversión adicional en válvulas pilotadas para aplicaciones críticas.

Quizás te interese: Evolución histórica de las válvulas reguladoras de presión de agua.

Tipos de válvulas reguladoras de presión: Clasificación y aplicaciones

Normativas de válvulas de presión de agua

Las válvulas reguladoras de presión se presentan en una amplia variedad de diseños, cada uno optimizado para condiciones y aplicaciones específicas. Se pueden clasificar según su mecanismo principal, su principio de operación y el tipo de fluido que manejan. Aquí lo analizamos en profundidad:

Clasificación por mecanismo principal

La distinción más fundamental en las válvulas reguladoras de presión radica en el tipo de elemento sensible que emplean para detectar y responder a los cambios de presión:

Válvulas de diafragma

Características: Estas válvulas utilizan un diafragma flexible, generalmente de elastómero de goma, que se ajusta manualmente o automáticamente en función de la presión del fluido. Son conocidas por su sensibilidad y, en ciertos diseños, por ofrecer un control muy preciso de la presión.
Aplicaciones: Son ideales para aplicaciones donde no se requiere una regulación extremadamente precisa, como en sistemas de agua potable, o para aplicaciones industriales de baja presión. También se utilizan donde se busca un control muy fino.

Válvulas de pistón

Características: A diferencia de las de diafragma, estas válvulas emplean un pistón robusto que se mueve hacia arriba y hacia abajo dentro de un cilindro para regular el flujo del fluido. Su construcción las hace particularmente resistentes y adecuadas para condiciones más exigentes.
Aplicaciones: Son preferidas para aplicaciones industriales que manejan altos niveles de presión y para fluidos más densos o viscosos, donde la robustez del pistón es una ventaja.

Válvulas de resorte (muelle)

Características: Estas válvulas incorporan un muelle que se ajusta para mantener la presión deseada. El muelle ejerce una fuerza que se opone a la presión del fluido, y la válvula se abre o cierra automáticamente para mantener el equilibrio y adaptarse a las necesidades del sistema.
Aplicaciones: Son extremadamente versátiles y se encuentran en una amplia gama de sistemas, tanto industriales como domésticos. Aunque las válvulas de diafragma pueden ofrecer un control más preciso en ciertos escenarios, las válvulas de resorte proporcionan un control más general y son muy fiables en diversas condiciones.

Clasificación por principio de operación

Como se detalló en la sección anterior, el principio de operación es una distinción fundamental que afecta el rendimiento y la aplicación de la válvula:

Acción directa: El muelle de ajuste actúa directamente sobre el elemento de cierre de la válvula.
Pilotadas: Un sistema piloto más pequeño controla la válvula principal, permitiendo una mayor precisión y capacidad de flujo.

Clasificación por tipo de fluido

Aunque el principio fundamental de regulación de presión es el mismo, el diseño, los materiales de construcción y los elementos de sellado de las válvulas varían significativamente para adaptarse a las propiedades químicas y físicas del fluido a regular:

Agua: Son las más comunes en instalaciones domésticas, sistemas de riego, redes de distribución de agua potable y aplicaciones hidrosanitarias en edificios. Los materiales suelen ser latón o plásticos resistentes a la corrosión del agua.
Vapor: Esenciales en procesos industriales que utilizan vapor, como la generación de energía, la climatización o la esterilización. Fabricantes como TLV se especializan en válvulas reductoras de presión para vapor, a menudo con separadores de condensado y purgadores integrados para asegurar un vapor seco y de alta calidad.
Aire comprimido: Utilizadas en sistemas neumáticos, herramientas de aire y diversas aplicaciones industriales donde el aire comprimido es una fuente de energía. Requieren materiales resistentes a la corrosión y sellos adecuados para el aire.
Gases (Neutros, LP, Natural, Acetileno, Oxígeno, Hidrógeno): Cruciales para la distribución y el control seguro de gases en diversas industrias, desde la automoción hasta la industria alimentaria y la metalurgia. Los materiales y sellos deben ser compatibles con la composición química del gas y sus propiedades de inflamabilidad o toxicidad.
Líquidos (Petroquímicos, Combustible-Aceite): Adaptadas para manejar medios agresivos, corrosivos o viscosos, así como combustibles. Estas válvulas se fabrican con plásticos robustos (PVC-U, PP, PVDF) o aceros inoxidables de alta calidad para garantizar la resistencia a la corrosión y la durabilidad en condiciones extremas.

La necesidad de adaptar los materiales de construcción (como PVC-U, PP, PVDF, acero inoxidable, latón) y los elementos de sellado (EPDM, FPM, NBR, Viton, PTFE) a las «condiciones del fluido» no es simplemente una especificación técnica; es un factor determinante para la seguridad operativa y la vida útil de la válvula. La selección inadecuada de materiales puede conducir a fenómenos como la corrosión acelerada, la degradación de los sellos y, consecuentemente, fugas o fallos prematuros del componente. Tales fallos no solo implican costos de reparación y reemplazo, sino que también pueden generar riesgos significativos para la seguridad, especialmente cuando se manejan fluidos peligrosos o a altas presiones. Por lo tanto, la elección de materiales es un pilar fundamental que define la longevidad de la válvula, la frecuencia de mantenimiento requerida y, en última instancia, el perfil de seguridad de todo el sistema.

Comparativa de tipos principales de válvulas reguladoras de presión

Esta tabla proporciona una visión general concisa de los principales tipos de válvulas reguladoras de presión, destacando sus características distintivas, ventajas y las aplicaciones más adecuadas para cada una. Sirve como una herramienta de referencia rápida para los profesionales en la selección preliminar.

Tipo de válvula	Mecanismo principal	Ventajas clave	Limitaciones/Consideraciones	Aplicaciones típicas
Acción directa	Muelle actúa directamente sobre el obturador/diafragma/pistón.	Compacta, económica, construcción sencilla, respuesta rápida.	Menor precisión (±10%), susceptible a fluctuaciones de entrada.	Cargas pequeñas, sistemas domésticos, baja presión industrial, agua potable.
Pilotada	Válvula piloto controla un pistón/diafragma más grande que opera la válvula principal.	Mayor precisión, respuesta rápida a cambios de caudal, mayor estabilidad.	Mayor tamaño, mayor costo, más compleja.	Grandes flujos, aplicaciones industriales de alta precisión (vapor, gases, procesos químicos).
De diafragma	Diafragma flexible se ajusta con la presión.	Sensible, control preciso (en ciertos diseños).	Menos robusta para altas presiones, puede requerir regulación menos precisa en algunas aplicaciones.	Sistemas de agua potable, aplicaciones de baja presión, control fino.
De pistón	Pistón se mueve linealmente para regular el flujo.	Robusta, resistente, adecuada para altas presiones.	Puede ser menos sensible que el diafragma en bajas presiones.	Aplicaciones industriales con alta presión, fluidos densos.
De resorte (muelle)	Muelle se ajusta para mantener la presión deseada.	Versátil, fiable, se adapta automáticamente.	Control más general en comparación con diafragma para precisión extrema.	Sistemas industriales y domésticos en general, gases, agua.

Aplicaciones industriales de las válvulas reguladoras de presión

La versatilidad inherente de las válvulas reguladoras de presión las posiciona como componentes indispensables en una asombrosa variedad de industrias y entornos operativos. Su capacidad para mantener la presión de un fluido en un nivel óptimo es fundamental no solo para la seguridad de las instalaciones y el personal, sino también para la eficiencia energética de los procesos y la prolongación de la vida útil de los equipos. Estas válvulas se utilizan en un amplio espectro de aplicaciones, que van desde la industria petroquímica y la climatización de edificios hasta las instalaciones de riego y las canalizaciones. Son esenciales en sistemas con bomba accionada que requieren un flujo continuo de salida. La adaptación de estas válvulas a las necesidades específicas de cada sector demuestra su flexibilidad y su rol crítico en la optimización de cualquier sistema de fluidos.

Ejemplos específicos de aplicación

La amplitud de las aplicaciones de las válvulas reguladoras de presión se evidencia en los siguientes ejemplos por sector:

Sistemas de agua y gas:
Normalmente se utilizan en entornos domésticos proteger calentadores eléctricos, electrodomésticos y grifos de presiones excesivas en la red de suministro, previniendo daños y roturas. En edificios e instalaciones de mayor envergadura, regulan la presión del agua y el gas para asegurar un suministro seguro, constante y eficiente en todos los puntos de consumo.
Industria petroquímica y química:
En estos sectores, donde se manejan productos químicos agresivos y se operan procesos complejos a menudo bajo condiciones extremas, las válvulas reguladoras son indispensables. Permiten mantener presiones precisas en las tuberías y equipos, garantizando la seguridad operativa, la integridad de los sistemas y la calidad del producto final. Su resistencia a medios corrosivos es un factor clave.
Sistemas de riego:
En la agricultura y la jardinería, se instalan en sistemas de riego a baja presión, en estaciones de filtrado y en el control de llenado de línea. Su función es controlar el nivel y el caudal del agua, optimizando el uso de los recursos hídricos y protegiendo la infraestructura de riego de sobrepresiones.
Climatización y HVAC (calefacción, ventilación y aire acondicionado):
En sistemas de climatización de edificios, estas válvulas aseguran el funcionamiento óptimo al mantener presiones de fluido estables en los circuitos de calefacción y refrigeración. Esto contribuye a la eficiencia energética y al confort térmico.
Automoción y maquinaria pesada:
En el sector automotriz, las válvulas reguladoras de presión son componentes vitales en los sistemas de inyección de combustible (como las válvulas IPR y SCV).
Generación de energía (vapor y agua):
Son indispensables en centrales eléctricas de carbón, hidroeléctricas y nucleares para el control preciso del vapor y el agua. Su aplicación es crítica en servicios severos que implican altas caídas de presión y fenómenos como la cavitación, donde la fiabilidad es primordial.
Sistemas de aire comprimido y gases industriales:
En compresores de aire y líneas de suministro de gases como propano o gas natural, estas válvulas aseguran una presión estable aguas abajo, lo cual es vital para la operación segura y eficiente de equipos y procesos. También se emplean en procesos especializados como el corte por llama (CNC) y el envasado de alimentos con atmósferas protectoras, donde se requiere un control preciso del flujo de gas.

Modelos de válvulas reguladoras de presión de TLV y Genebre

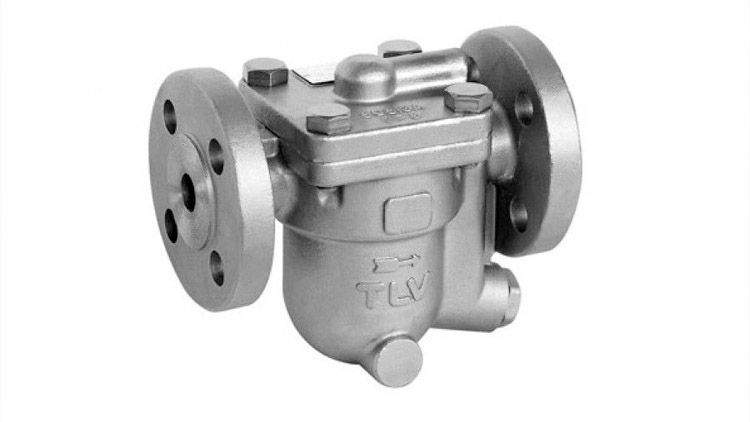

Válvulas reguladoras de presión TLV

TLV es un referente global en soluciones para vapor, y sus válvulas reguladoras de presión reflejan esta especialización, ofreciendo diseños avanzados que combinan precisión, eficiencia y durabilidad. Muchos de sus modelos integran separadores de condensado y purgadores para asegurar un vapor de alta calidad. Las válvulas reductoras de presión de TLV ofrecen la ventaja de una operación autoactuante y completamente automática, lo que elimina la necesidad de energía externa y proporciona tiempos de respuesta extremadamente rápidos al detectar cambios de presión.

Modelos destacados de válvulas reguladoras de presión de TLV y sus características:

Válvulas reductoras de presión para vapor de proceso (con separador y “rampa Integrados): Estos modelos están diseñados específicamente para aplicaciones de vapor de proceso e incluyen un separador de condensado y una purgador de vapor integrados.Esta integración simplifica el diseño del sistema, el tuberías y el mantenimiento, al tiempo que proporciona vapor seco de alta calidad con una eficiencia de separación de condensado del 98%.
Válvulas reductoras de presión compactas para vapor: Son versiones de menor tamaño que también pueden incorporar separador y purgador integrados, lo que las hace ideales para instalaciones con espacio limitado.
Válvulas reductoras de presión motorizadas para vapor de proceso: Ofrecen un control automatizado para aplicaciones de vapor, permitiendo una gestión más precisa y remota de la presión.
Válvula reductora de presión para vapor limpio (grado sanitario): Diseñadas específicamente para aplicaciones que exigen la máxima pureza del vapor, como en la industria alimentaria, farmacéutica o de bebidas, donde la higiene es crítica.
Válvulas reductoras de presión para vapor al vacío: Modelos especializados para procesos que operan bajo condiciones de vacío, a menudo con separador y purgador integrados para manejar eficientemente el condensado en estas condiciones.
Válvulas reductoras de presión para aire: Diseñadas para aplicaciones de aire comprimido, también disponibles con separador y purgador integrados para asegurar la calidad del aire y la eficiencia del sistema.
Modelo COS-21:
Tipo: Válvula autoactuante con pistón para absorción de golpes, incorporando tecnología avanzada.
Conexión: Disponible en versiones roscadas (15, 20, 25 mm) y bridadas (15, 20, 25, 32, 40, 50, 65, 80, 100 mm).
Material del cuerpo: Fabricado en fundición dúctil. La mayoría de los componentes internos son de acero inoxidable, lo que garantiza una larga vida útil y resistencia a la corrosión.
Presión máxima de operación (PMO): 21 barg.
Temperatura máxima de operación (TMO): 220 °C.
Rango de presión primaria: 13.5 – 21 barg.
Rango de presión ajustada: Desde 5.5 barg hasta el 84% de la presión primaria, siempre que se cumplan todas las condiciones de operación.
Características únicas: Incorpora un pistón esférico autoalineable con absorción de golpes y un diseño avanzado del regulador piloto que mantiene la precisión en la presión secundaria del vapor, incluso bajo condiciones desfavorables. Cuenta con un separador de condensado integrado con una eficiencia del 98% y un purgador de vapor de flotador libre, lo que asegura un vapor seco de alta calidad. Dispone de un filtro integrado de gran superficie para la válvula principal y la del piloto, extendiendo su vida útil libre de problemas. Además, su canal de sensor de presión secundaria interno elimina la necesidad de una línea de sensado externa, simplificando la instalación. Los modelos de 65 mm y más grandes incluyen un silenciador para la reducción de ruido.
Modelos COS-3 y COS-16:
Tipo: Válvulas autoactuantes con pistón para absorción de golpes, que también integran un separador de condensado y un purgador de vapor para un control preciso y un mayor rendimiento del proceso.
Conexión: Disponibles en versiones roscadas y bridadas.
Tamaños: COS-3 (20, 25 mm roscada; 20, 25, 32, 40, 50 mm bridada); COS-16 (15, 20, 25 mm roscada; 15, 20, 25, 32, 40, 50, 65, 80, 100 mm bridada).
Material del cuerpo: Fabricado en fundición de hierro. La mayoría de los componentes internos son de acero inoxidable para una mayor durabilidad.
PMO: COS-3: 3 barg; COS-16: 16 barg.
TMO: 220 °C para ambos modelos.
Rango de presión primaria: COS-3: 1 – 3 barg; COS-16: 2 – 16 barg.
Rango de presión ajustada (Secundaria): COS-3: 0.1 – 0.5 barg (con una presión mínima de 0.3 barg); COS-16: Dentro del 10 – 84% de la presión primaria (con una presión mínima de 0.3 barg).
Características únicas: Contribuyen al ahorro de espacio, poseen un pistón esférico autoalineable, un separador de condensado integrado con 98% de eficiencia, un purgador de flotador libre, y un filtro integrado de gran superficie. También cuentan con un canal de sensor de presión secundaria interno que elimina la necesidad de una línea externa. El modelo COS-16, en tamaños de 65 mm y mayores, incluye un silenciador para la reducción de ruido.

La constante integración de «separador y purgador integrados» en los modelos TLV para vaporno es meramente una característica de diseño; es una estrategia para maximizar la eficiencia energética y la calidad del vapor en los procesos industriales. El vapor seco, libre de condensado, es crucial porque el condensado en la línea puede reducir drásticamente la eficiencia de transferencia de calor, causar fenómenos destructivos como el golpe de ariete, y acelerar la corrosión en los equipos aguas abajo. Al proporcionar vapor de alta calidad (con una eficiencia de separación del 98%), el diseño integrado de TLV mejora directamente la eficiencia de los procesos térmicos, disminuye los costos de mantenimiento al reducir la corrosión y los daños por golpe de ariete, y optimiza el consumo de vapor.

Tabla 2: Modelos destacados de válvulas reguladoras de presión TLV

Esta tabla resume las características clave de los modelos TLV mencionados, facilitando la comparación y la identificación rápida de la válvula adecuada para aplicaciones de vapor y aire.

Modelo TLV	Tipo de fluido	Conexión	Material del cuerpo	PMO (barg)	TMO (°C)	Rango de presión ajustada (barg)	Características distintivas
COS-21	Vapor	Roscada/Bridada	Fundición dúctil	21	220	5.5 a 84% de P. Primaria	Pistón autoalineable, separador (98% eficiencia) y purgador integrados, filtro, canal sensor interno, silenciador (≥65mm).
COS-3	Vapor	Roscada/Bridada	Fundición hierro	3	220	0.1 – 0.5	Ahorro de espacio, pistón autoalineable, separador (98% eficiencia) y purgador integrados, filtro, canal sensor interno.
COS-16	Vapor	Roscada/Bridada	Fundición hierro	16	220	10-84% de P. Primaria	Ahorro de espacio, pistón autoalineable, separador (98% eficiencia) y purgador integrados, filtro, canal sensor interno, silenciador (≥65mm).
Otros TLV	Vapor, Aire, vapor al vacío	Varía	Varía	Varía	Varía	Varía	Compactas, motorizadas, grado sanitario.

Válvulas reguladoras de presión Genebre

Genebre ofrece una amplia gama de válvulas reguladoras de presión, caracterizadas por su robustez, variedad de materiales y adaptabilidad a diferentes fluidos y aplicaciones, desde sistemas hidrosanitarios hasta entornos industriales exigentes.

Modelos destacados y sus características:

Válvula reductora de presión mini «Optim» (Ref. 3315):
PN: 16.
Materiales: Construcción en latón niquelado (UNE-EN 12165), muelle de acero zincado (EN 10270), y juntas de EPDM.
Aplicaciones: Principalmente en sistemas hidrosanitarios, donde se requiere una regulación de presión efectiva en espacios reducidos.
Válvula reductora de presión Redux-GE a pistón (Ref. 3318):
PN: 25.
Materiales: Cuerpo de latón niquelado (UNE-EN 12165), cierre de acero inoxidable AISI 303, muelle de acero zincado (EN-10270), y juntas de EPDM perox.
Máxima temperatura de trabajo: 130ºC.
Aplicaciones: Idónea para sistemas de aprovisionamiento hidráulico, tanto en el exterior como en el interior de edificios. También se utiliza en instalaciones de acondicionamiento, sanitarias, irrigación, distribución de aire comprimido e instalaciones antiincendios.
Rigidez y precisión: La estructura del pistón interno de este modelo garantiza una gran rigidez, resistencia y una elevada precisión de regulación, gracias a la compensación del asiento. La junta tórica de estanqueidad asegura un bajo coeficiente de fricción estática, lo que contribuye a su resistencia al desgaste y reduce el mantenimiento.
Válvula reductora de presión «Rinoxdue» a pistón (Ref. 3320):
PN: 25.
Materiales: Cuerpo de latón cromado (UNE-EN 12165), cierre de acero inoxidable AISI 303, y juntas tóricas de NBR.
Campo de Regulación: De 0.5 a 7 bar.
Válvula reductora de presión “Rinox” a membrana (Ref. 3340):
PN: 40.
Caudal: Proporciona un caudal total.
Materiales: Cuerpo de latón cromado (UNE-EN 12165), cierre de acero inoxidable AISI 304, muelle de acero al silicio zincado, y membrana y juntas de NBR.
Presión Entrada Máx.: 16 bar.
Válvula Reductora de Presión pilotada (Ref. 2274 / 2274N):
Conexión: Disponible con rosca gas s/ISO 7-1 (modelo 2274) o rosca NPT (modelo 2274N).
Construcción: Fabricada en acero al carbono 1.0619 (WCB).
Presión de entrada Máx.: 25 bar.
Presión de salida: Rango de regulación de 0.5 a 12 bar.
Temperatura Máx. de Trabajo: 260ºC.
Aplicación: Ideal para aplicaciones de vapor o aire comprimido.
Características técnicas adicionales (2274N): La presión máxima aguas arriba para servicio de vapor saturado es de 17 bar, con una presión diferencial máxima de 17 bar. Los componentes internos incluyen acero inoxidable (diafragma, piloto, filtro, tuberías de control/equilibrio), acero fundido (cuerpo, tapas), acero al carbono (tornillería), y PTFE para todos los empaques.
Válvula reductora de presión inoxidable (Ref. 2272 / 2272N):
Construcción: Fabricada en acero inoxidable CF8M (316) mediante microfusión.
Conexión: Rosca gas ISO 228-1 (modelo 2272) o rosca NPT (modelo 2272N).
Asiento y diafragma: Fabricados en FPM (Viton), lo que les confiere excelente resistencia química y térmica.
Presión máxima de entrada: 25 bar.
Válvula reductora de presión (Ref. 2281):
Conexión: Rosca gas s/ISO 7-1.
Construcción: Fabricada en acero inoxidable CF8 (304).
Presión máxima de entrada: 16 bar.
Presión de salida: Rango de 2 a 8 bar.

La oferta de Genebre, que incluye modelos fabricados íntegramente en «acero inoxidable AISI 316L» y con «asiento y diafragma FPM (Viton)» en sus válvulas inoxidables, en contraste con el latón y EPDM de otros modelos, indica una clara estrategia de segmentación del mercado. Esta diversidad de materiales es una respuesta directa a la demanda de aplicaciones que involucran fluidos agresivos, corrosivos o temperaturas extremas, donde los materiales estándar como el latón podrían no ser adecuados. La utilización de acero inoxidable de alta calidad y Viton no es solo una elección de material, sino un factor crítico para la durabilidad y el rendimiento en nichos de mercado altamente exigentes. Esta especialización en materiales subraya la capacidad de Genebre para proporcionar soluciones robustas y fiables para entornos industriales complejos.

Tabla 3: Modelos destacados de válvulas reguladoras de presión Genebre

Esta tabla presenta un resumen de los modelos Genebre, destacando sus especificaciones técnicas y materiales, para facilitar la selección de válvulas para diversas aplicaciones hidrosanitarias e industriales.

Modelo Genebre (Ref.)	Tipo de válvula	PN / Presión Máx. Entrada (bar)	Material del cuerpo	Material de Cierre/Juntas	Rango de regulación (bar)	Aplicaciones ípicas
«Optim» (3315)	Mini	16	Latón niquelado	Acero zincado / EPDM	No especificado	Hidrosanitaria, espacios reducidos.
Redux-GE (3318)	Pistón	25	Latón niquelado	AISI 303 / EPDM perox	No especificado	Hidráulico, acondicionamiento, sanitarias, riego, aire comprimido, antiincendios.
«Rinoxdue» (3320)	Pistón	25	Latón cromado	AISI 303 / NBR	0.5 a 7	Hidrosanitaria.
“Rinox” (3340)	Membrana	40 / 16 (entrada)	Latón cromado	AISI 304 / NBR	No especificado	Hidrosanitaria, caudal total.
Pilotada (2274/2274N)	Pilotada	25	Acero al Carbono (WCB)	Acero Inox / PTFE	0.5 a 12	Vapor, aire comprimido.
Inoxidable (2272/2272N)	Inoxidable	25	Acero Inox CF8M (316)	FPM (Viton)	No especificado	Fluidos agresivos, alta resistencia química/térmica.
Reductora (2281)	Inoxidable	16	Acero Inox CF8 (304)	No especificado	2 a 8	Aplicaciones generales de acero inoxidable.
