La eficacia y la longevidad de una válvula reguladora de presión dependen no solo de su calidad de fabricación, sino también, y de manera crucial, de una instalación adecuada y de un programa de mantenimiento riguroso. Ignorar estas fases puede llevar a fallos prematuros, ineficiencias operativas y costosas reparaciones.
Guía para una instalación de válvulas reguladoras de presión
Una instalación correcta de las válvulas reguladoras de presión es tan crucial como la elección de la válvula adecuada para garantizar su rendimiento y longevidad. Los siguientes pasos son fundamentales:
- Limpieza de la tubería: Es imperativo limpiar cuidadosamente la tubería antes de instalar la válvula. Cualquier pequeño elemento o impureza, como residuos de soldadura, suciedad o sedimentos, puede afectar gravemente el correcto funcionamiento de la válvula, causando bloqueos o daños en los componentes internos.
- Instalación de filtros: Se recomienda encarecidamente instalar un filtro a la entrada de la válvula. Este componente adicional actúa como una barrera protectora, capturando partículas y contaminantes que podrían desgastar el asiento, el obturador o el diafragma de la válvula, prolongando así su vida útil y asegurando un funcionamiento sin interrupciones. El mantenimiento periódico de estos filtros, incluyendo la posible sustitución de cartuchos, es vital.
- Posición de montaje: La válvula reductora debe instalarse, idealmente, en una tubería horizontal. La dirección del flujo del fluido debe corresponderse estrictamente con la flecha marcada en el cuerpo de la válvula para asegurar su operación correcta. Algunas posiciones de montaje, como la vertical en ciertos modelos, no son recomendadas ya que la válvula podría no trabajar correctamente, Es importante que las piezas de soporte de la tubería se sitúen lo más cerca posible de la válvula, pero nunca fijadas directamente a ella o a su actuador, para evitar tensiones innecesarias en el cuerpo de la válvulan
- Instalación en bypass: Se recomienda encarecidamente la instalación de la válvula en un circuito de bypass. Esta configuración permite aislar la válvula reguladora para realizar operaciones de mantenimiento o reparación sin necesidad de interrumpir completamente el flujo del sistema principal, lo que minimiza el tiempo de inactividad y los costos asociados.
- Puesta en marcha y ajuste: Una vez instalada la válvula y presurizada la tubería, es necesario purgar el aire del sistema. Esto se logra abriendo la válvula y permitiendo que el agua o fluido salga justo por encima del pistón hasta que el chorro sea constante. Posteriormente, se procede al ajuste de la presión de salida deseada. Esto se realiza girando el tornillo de regulación (normalmente en sentido horario para aumentar la presión y antihorario para disminuirla), mientras se monitorea la presión con un manómetro instalado aguas abajo. Es crucial que el manómetro a la derecha esté en cero antes de comenzar el ajuste.
- Herramientas Necesarias: Para la instalación y el ajuste, se necesitarán herramientas básicas como un destornillador, una llave inglesa y una llave Allen.

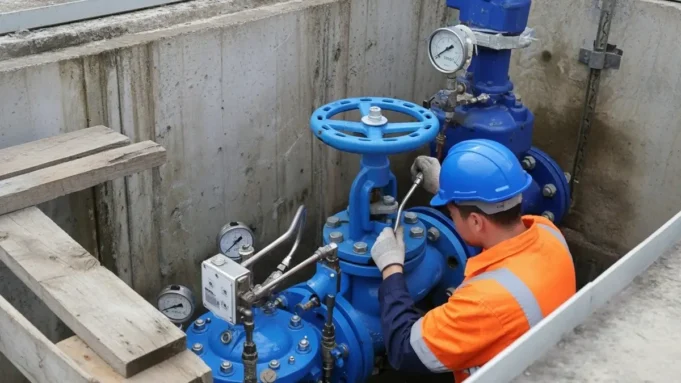

Mantenimiento preventivo y correctivo: Prolongando la vida útil
El mantenimiento regular es esencial para asegurar la fiabilidad, eficiencia y durabilidad de las válvulas reguladoras de presión. Un plan de mantenimiento proactivo puede prevenir problemas mayores y prolongar significativamente la vida útil del equipo:
- Inspección inicial y periódica: Se debe realizar una inspección visual y física de la válvula/regulador para buscar cualquier signo de desgaste, daño visible o posibles fugas. Un pequeño filtro en la tapa de la carcasa del filtro debe revisarse 6 meses después de la instalación y limpiarse anualmente debido al riesgo de contaminación.
- Pruebas de funcionamiento: Es crucial verificar que la válvula funcione correctamente en diferentes condiciones de operación. Esto puede incluir pruebas de apertura y cierre, control de flujo y respuesta a diferentes presiones y temperaturas.
- Limpieza y lubricación: Implica la limpieza de componentes internos y la lubricación de partes móviles para asegurar un movimiento suave y sin fricción.
- Reemplazo de piezas desgastadas: Los recambios están sujetos a un desgaste normal y deben sustituirse cuando sea necesario. Es importante reemplazar juntas tóricas, sellos o diafragmas dañados o desgastados. El desgaste del diafragma puede manifestarse como roturas o grietas.
- Calibración: Las válvulas y reguladores a menudo deben calibrarse para garantizar que respondan con precisión a las señales de control y cumplan con las especificaciones de rendimiento requeridas.
- Desinfección: En el caso de membranas, especialmente en aplicaciones sanitarias, se puede usar una solución de cloro para desinfectarlas antes de volver a colocarlas.
Quizás te interese: Normativas en válvulas reguladoras de presión.
Identificación y solución de problemas comunes
A pesar de un buen mantenimiento, pueden surgir problemas. Reconocer los síntomas y sus causas es clave para una rápida solución y para minimizar el tiempo de inactividad.
- Bloqueos en la válvula (alta y baja presión):
- Causas: Las impurezas en el fluido son la causa principal, incluyendo arena, materia fibrosa, acumulación de óxido debido a la mala calidad del agua, o residuos de productos químicos no desechados adecuadamente en la tubería.
- Solución: La limpieza regular del sistema y la instalación o limpieza frecuente de los filtros a la entrada de la válvula son esenciales para prevenir estos bloqueos.
- Impactos por presión en el cierre / “chillidos” agudos:
- Causas: Pueden deberse a una boquilla excesivamente desgastada, una mala regulación de la válvula o la presencia de cavitación, que genera ruidos fuertes y vibraciones debido a la alta velocidad del flujo.
- Solución: Implica el reemplazo de la boquilla si está desgastada, un ajuste preciso de la regulación de la válvula según las especificaciones del fabricante, y una comprobación del dimensionamiento de la válvula para asegurar que sea adecuada para el caudal y las condiciones de presión, evitando así la cavitación.
- Intermitencias en el funcionamiento:
- Causas: Pueden ser el resultado de un circuito de bypass estrangulado o de regulaciones de presión por debajo del mínimo permitido para el modelo de válvula.
- Solución: Es fundamental garantizar un buen montaje del bypass, asegurando que no haya restricciones, y corregir la presión operativa para que se encuentre dentro del rango recomendado por el fabricante.
- Agua se calienta muy rápido en el circuito de bypass:
- Causas: Este problema suele ocurrir debido a caudales excesivamente altos o estrangulamientos en el propio circuito de bypass.
- Solución: Se debe verificar y efectuar un montaje correcto del bypass, y controlar los rendimientos del sistema para asegurar que los caudales estén dentro de los límites de diseño.
- No se consigue la presión máxima prevista:
- Causas: Las causas pueden ser caudales demasiado altos o insuficientes, daños en la boquilla y en los sellos, o un dimensionamiento incorrecto de la válvula (demasiado grande o demasiado pequeña).
- Solución: Se debe controlar el rendimiento del sistema para asegurar caudales adecuados, reemplazar los componentes dañados (boquilla y sellos), y comprobar el dimensionamiento de la válvula, instalando una de tamaño adecuado si es necesario.
- Fuga entre las carcasas del dispositivo:
- Causas: Generalmente, se debe al desgaste o daño de las juntas tóricas o empaques internos.
- Solución: Es necesario revisar y reemplazar las juntas tóricas o empaques afectados.
- Pérdida de potencia en vehículos / Alteración del consumo de carburante:
- Causas: En aplicaciones automotrices, esto puede ser indicativo de defectos eléctricos en la válvula reguladora (IPR/SCV) o fugas de combustible por las juntas tóricas.
- Solución: Se debe comprobar la tensión de alimentación de la válvula con un osciloscopio, revisar el cableado y las conexiones, y proceder a la reparación o limpieza de la válvula mediante ultrasonido si es posible.
Quizás te interese: Evolución histórica de las válvulas reguladoras de presión de agua.
La recurrencia de problemas como «bloqueos», «fugas» y «desgaste» , a menudo atribuidos a la «mala calidad del agua» o a «productos químicos no desechados» , subraya un principio fundamental: el rendimiento y la vida útil de una válvula reguladora de presión no dependen exclusivamente de su calidad de fabricación, sino de manera crítica, de la ingeniería de sistemas y de la calidad del fluido que maneja. Esto significa que la fiabilidad de la válvula es una función del entorno operativo completo. Simplemente instalar una válvula de alta calidad no es suficiente si el fluido está contaminado o si las prácticas de mantenimiento son deficientes. Esta observación traslada el enfoque de un análisis centrado en el componente a una visión holística de la fiabilidad del sistema.
